콘덴서(Condenser)란?
콘덴서로도 알려진 커패시터는 회로에서 전기 에너지를 저장하고 방출하도록 설계된 전자 요소입니다. 이는 유전체라고 알려진 분리 물질로 분리된 두 개의 전도판으로 구성됩니다. 전압이 플레이트에 가해지면 전기장이 생성되어 반대되는 전하가 각 플레이트에 축적됩니다.우리나라에서는 일반적으로 콘덴서라고 불리는 커패시터는 전하를 충전하거나 방전시키는 역할을 하며, 전압이 떨어졌을 때 이를 보충하여 일정하게 유지해야 하는 회로를 평활하거나 잡음을 제거하는 데 사용됩니다. 역률을 최소화하여 효율성을 높이기 위해 모터에 부착하는 것과 마찬가지로 다양한 용도로 사용됩니다. 전문적으로는 커패스터(Capacitor)라부르고 일반적으로는 콘덴서라고 부르는 경우가 더 많기 때문에 그냥 콘덴서라고 부르겠습니다. 콘덴서는 전자회로에 있어서 필수적인 부품입니다.
1. **콘덴서의 저항 특성 및 규격:**
콘덴서는 주파수에 따라 크게 달라지는 저항 특성을 가지고 있습니다. 이를 이해하기 위해서는 콘덴서의 구조와 작동원리를 살펴볼 필요가 있다.
** 주파수 특성 **
- 커패시터는 저항과 달리 주파수에 따라 저항이 다릅니다. 커패시터의 저항은 낮은 주파수에서 증가하고 높은 주파수에서 감소합니다.
- 콘덴서는 실제로 AC 전류를 흐르게 하는데, 주파수가 높아질수록 콘덴서는 보다 효율적으로 전류를 흐르게 하기 때문입니다.
**저항값 변화:**
- 주파수가 감소할수록 콘덴서의 저항값은 증가하고, 주파수가 증가할수록 감소합니다. - 이러한 특성은 특정 주파수에서 커 패시터를 통과할 때 신호가 어떻게 변하는지 이해하는 데 중요합니다.
**Dielectric 손실:**
- 콘덴서에 유전 손실은 주파수에 따라 변하는 저항의 일부입니다.
- 주파수가 높아질수록 유전손실이 더욱 뚜렷해지며 이는 콘덴서의 성능에 영향을 미칩니다.
- 콘덴서는 전기를 저장하는 데 사용됩니다. 실제로는 전하를 저장하는 것이 아니라 전하를 떨어뜨려 수집합니다. - 사양은 용량으로 표현하며, 피코패럿(F) 단위를 사용합니다. 높은 용량은 더 많은 전하를 저장할 수 있음을 나타냅니다.
2. **콘덴서의종류**
일반적으로 사용되는 콘덴서의 종류는 다음과 같습니다. 가장 일반적으로 사용되는 콘덴서에는 전해 콘덴서, 탄탈콘덴서, 세라믹 콘덴서 등이 있습니다.

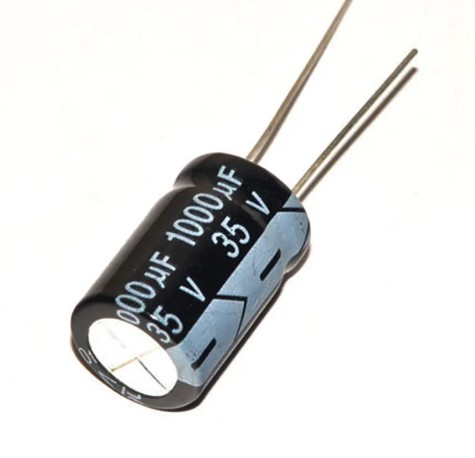

1.전해 콘덴서
전해 커패시터는 전해질을 전극 중 하나로 사용하여 다른 커패시터 유형에 비해 더 높은 정전 용량을 달성하는 커패시터 유형입니다. 일반적으로 액체 또는 젤 같은 물질인 전해질은 보다 중요한 전하 저장 용량을 허용합니다. 전해 콘덴서에 대한 주요 사항은 다음과 같습니다.
**전해질 재료**
커패시터의 전해질은 일반적으로 이온이 포함된 전도성 용액으로 만들어집니다. 일반적인 전해질 재료로는 알루미늄 전해 커패시터용 알루미늄 전해질과 탄탈륨 전해 커패시터용 오산화탄탈륨이 있습니다.
**극성**
전해 커패시터는 극성이 있는 구성 요소입니다. 즉, 양극 단자와 음극 단자가 있습니다. 손상이나 고장을 방지하려면 회로에서 올바른 방향으로 연결하는 것이 중요합니다.
**구성**
커패시터는 일반적으로 제조 과정에서 형성되는 전극(양극) 중 하나에 얇은 산화물 층을 가지고 있습니다. 전해질과 결합된 이 산화물 층은 더 높은 정전용량 값을 허용합니다.
**유형**
전해 콘덴서에는 알루미늄 전해 콘덴서와 탄탈륨 전해 콘덴서의 두 가지 주요 유형이 있습니다. 알루미늄 전해 커패시터는 더 일반적이고 비용 효율적인 반면, 탄탈륨 전해 커패시터는 더 작고 안정성이 더 좋습니다.
**응용분야**
전해 커패시터는 전자 회로의 전원 공급 장치 필터링, 커플링 및 에너지 저장과 같이 상대적으로 큰 정전 용량이 필요한 응용 분야에 자주 사용됩니다.
**단점**
전해 커패시터는 높은 정전용량을 제공하지만 다른 커패시터 유형에 비해 온도 안정성과 수명 측면에서 제한이 있을 수 있습니다. 또한 시간이 지남에 따라 누출 및 정전 용량 감소와 같은 문제가 발생할 수 있습니다.
사양을 이해하고 특정 응용 분야에 적합한 유형의 전해 커패시터를 선택하는 것은 최적의 성능을 위해 매우 중요합니다.

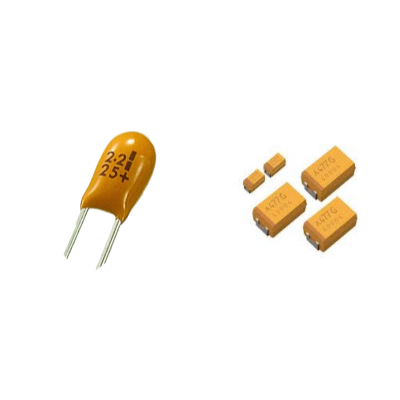

2.탄탈콘덴서
탄탈륨 커패시터는 전극 중 하나에 탄탈륨 본질을 사용하는 일종의 전해 커패시터입니다. 탄탈륨 커패시터는 높은 정전용량과 신뢰성으로 알려져 있어 다채로운 전자 작동에 적합합니다. 다음은 탄탈륨 커패시터에 관한 중요한 사항입니다.
**재료**
탄탈륨 커패시터는 탄탈륨 본질을 양극 재료로 사용합니다. 탄탈륨은 커패시터의 성능에 기여하는 안정적인 산화물 하위층을 형성하는 능력으로 인해 선택되었습니다.
**구성**
탄탈륨 커패시터의 구성에는 탄탈륨 그리스 페인트를 탄탈륨으로 압축하고 유전체로 오산화탄탈륨 서브캐스트로 덮은 것이 포함됩니다. 전해질과 결합된 이 유전체는 작은 크기로 높은 정전용량 값을 허용합니다. 다른 전해 커패시터와 유사하게 탄탈륨 커패시터는 집중되어 있으며 양극 및 음극 단자를 가지고 있습니다. 회로에서 올바르게 연결하는 것은 손상을 돕는 데 매우 중요합니다.
**장점**
탄탈륨 커패시터는 볼륨당 높은 정전 용량, 낮은 원래 직렬 저항(ESR) 및 넓은 온도 범위에 걸쳐 안정적인 정전 용량과 유사한 장점을 제공합니다. 공간이 중요한 요소인 작업에 자주 사용됩니다.
**유형**
탄탈륨 전해 커패시터 및 탄탈륨 폴리머 커패시터를 포함하여 다양한 유형의 탄탈륨 커패시터가 있습니다. 탄탈륨 폴리머 커패시터는 액체 전해질 대신 전도성 폴리머를 사용하여 성능과 신뢰성을 향상시켰습니다.
**응용분야**
탄탈륨 커패시터는 휴대폰, 컴퓨터 및 기타 휴대용 전자 장치와 같은 전자 장치에 일반적으로 사용됩니다. 이 제품은 높은 정전 용량과 컴팩트한 크기가 필수적인 애플리케이션에 적합합니다.
**고려사항**
탄탈륨 커패시터는 탁월한 성능을 제공하지만 다른 유형의 커패시터보다 가격이 비쌀 수 있습니다. 또한 탄탈륨 커패시터 오류와 같은 잠재적인 문제를 방지하려면 제조 공정 및 회로 설계 중에 예방 조치를 취해야 합니다.

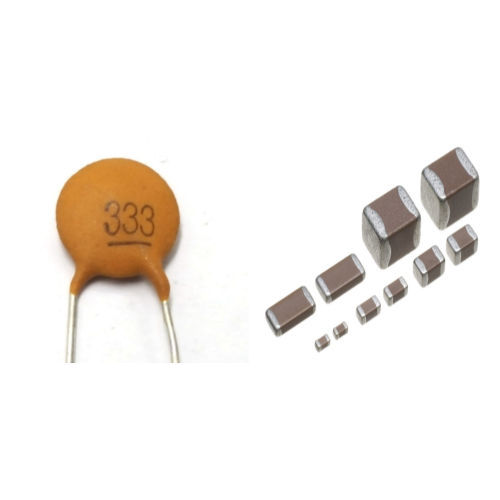

3.세라믹콘덴서
세라믹 커패시터는 회로에서 전기 에너지를 저장하고 방출하는 전자 소자입니다. 전하를 저장하고 관리하는 데 사용되는 바이어스인 커패시터 순서에 속합니다. 세라믹 커패시터는 세라믹 장신구를 유전체로 사용하여 커패시터 플레이트 사이의 서브캐스트를 분리합니다.
그렇다면 세라믹 커패시터에 대한 몇 가지 중요한 사항은 다음과 같습니다.
**유전체 재료**
세라믹 커패시터의 유전체는 티탄산바륨과 유사한 세라믹 부속품이나 이트륨 및 산화알루미늄과 같은 부속품의 조합으로 만들어집니다.
**구성**
세라믹 유전체로 분리된 두 개의 전도성 판에 해당합니다. 구조는 다층화될 수 있어 컴팩트한 공간에서 정전용량을 증가시킬 수 있습니다
.
**종류**

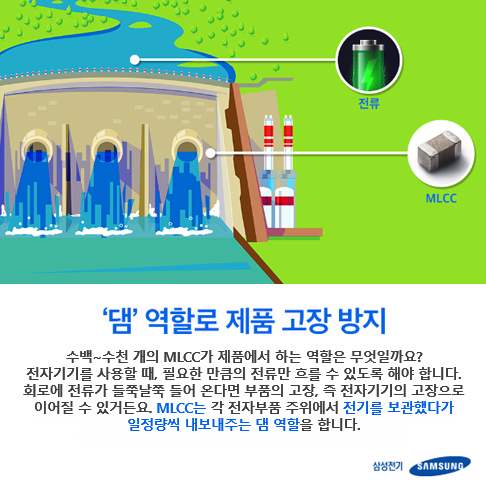

세라믹 콘덴서에는 MLCC(적층 세라믹 콘덴서), 세라믹 슬라이스 콘덴서 등 다양한 종류가 있습니다. 특히 MLCC는 작은 크기와 높은 정전용량 값으로 인해 다채로운 전자 바이어스에 광범위하게 사용됩니다.
**작동**
세라믹 커패시터는 일반적으로 전자 회로에서 필터링, 커플링, 디커플링 및 평활화 목적으로 사용됩니다. 그들은 가전제품부터 인공 의상에 이르기까지 광범위한 전자적 편견에서 작업을 찾습니다.
**장점**
안정성, 신뢰성, 저렴한 비용으로 유명합니다. 세라믹 커패시터는 고주파수 작동에 적합하며 다양한 정전용량 값으로 제공됩니다.
