노이즈 필터에 대해서...



노이즈(Noise)란 무엇인가?

전자 장치의 소음은 회로의 정상적인 기능을 방해할 수 있는 바람직하지 않은 전기 신호를 의미합니다. 이는 전자기 간섭(EMI) 또는 무선 주파수 간섭(RFI)과 같은 다양한 형태를 취할 수 있으며 내부 또는 외부 소스에서 발생할 수 있습니다.



**노이즈 필터의 원리**

노이즈 필터는 전기 신호에서 원치 않는 노이즈를 억제하거나 제거하는 것을 목표로 합니다. 기본 원리는 원하지 않는 주파수를 감쇠하거나 차단하면서 원하는 주파수는 통과할 수 있도록 임피던스 불일치를 생성하는 것입니다. 공통 모드 필터, 차동 모드 필터 등 각각 특정 잡음 유형을 처리하는 다양한 유형의 잡음 필터가 있습니다.



**노이즈 필터 사용시 주의 사항**

1,주파수 고려사항:  제거하려는 노이즈의 주파수 범위에 따라 적절한 차단 주파수를 갖는 노이즈 필터를 선택하십시오.

2.적절한 접지: 노이즈 필터의 효율성을 높이려면 적절한 접지를 보장하십시오.

3,차폐: 외부 간섭을 방지하고 전반적인 소음 억제를 향상시키기 위해 적절한 차폐를 구현합니다.



**노이즈 필터를 사용하는 목적**

전자 회로에서 노이즈 필터를 사용하는 목적은 원치 않는 전기 노이즈를 완화하거나 제거하는 것입니다. 노이즈 필터는 다양한 유형의 간섭을 해결하여 회로 내 신호의 무결성과 신뢰성을 보장하는 중요한 구성 요소 역할을 합니다. 노이즈 필터를 통합하는 주요 목적은 다음과 같습니다.



**노이즈억제**

노이즈 필터의 가장 중요한 점은 회로의 정상적인 작동을 방해할 수 있는 원하지 않는 전기 노이즈를 억제하는 것입니다. 전자기 간섭(EMI) 또는 무선 주파수 간섭(RFI)로 나타날 수 있는 이러한 간섭은 신호 품질를 초래하고 전자 장치의 전반적인 성능에 영향을 미칠 수 있다.



**신호 무결성 보존**

노이즈 필터는 전자 회로의 신호 무결성을 유지하는 데 필수적입니다. 이러한 필터는 바람직하지 않은 주파수를 감쇠하거나 차단하면서 원하는 주파수만 선택적으로 통과하도록 허용함으로써 신호 품질을 유지하고 데이터 손상이나 오류의 위험을 줄이는 데 도움이 됩니다.



**규제 표준 준수**

수많은 산업 및 응용 분야에는 전자기 호환성(EMC)에 관한 특정 규정과 표준이 있습니다. 전자 장치가 이러한 표준을 준수하도록 보장하고다른 장치로 인한 간섭을 방지하고 전자파 이동의 위협을 최소화하기 위해 노이즈 필터가 사용됩니다.



**향상된 신뢰성**

노이즈 필터의 사용은 전자 시스템의 전반적인 신뢰성에 기여합니다. 외부 및 내부 노이즈 소스의 영향을 방지하거나 최소화함으로써 이러한 필터는 특히 정밀도와 정확도가 중요한 애플리케이션에서 더욱 안정적이고 신뢰할 수 있는 회로를 만드는 데 도움이 됩니다.



**민감한 구성 요소 보호**

센서, 통신 모듈 등 민감한 전자 부품은 소음으로 인한 오작동에 취약합니다. 노이즈 필터는 원치 않는 신호의 영향을 줄여 잠재적인 손상이나 성능 저하로부터 이러한 구성 요소를 보호함으로써 보호 장벽 역할을 합니다.



**향상된 시스템 성능**

노이즈 필터는 전자 시스템의 성능을 최적화하는 역할을 합니다. 잡음을 제거하거나 줄임으로써 이러한 필터는 더 나은 신호 대 잡음비, 향상된 데이터 전송 속도 및 전자 장치의 전반적인 기능 향상에 기여합니다.



**크로스 토크 방지**

여러 신호가 동일한 전도성 경로를 통해 이동하는 상황에서 노이즈 필터는 혼선을 방지하는 데 도움이 됩니다. 혼선은 신호가 서로 간섭하여 신호 왜곡이 발생할 때 발생합니다. 노이즈 필터는 이러한 간섭을 완화하여 개별 신호의 적절한 기능을 보장합니다. 요약하자면, 노이즈 필터를 사용하는 주요 목적은 전자 회로 내에서 보다 깨끗하고 안정적인 전기 환경을 조성하여 궁극적으로 성능 향상, 표준 준수 및 민감한 부품 보호에 기여하는 것입니다.



페라이트란?

페라이트는 산화철과 기타 금속 원소로 구성된 세라믹 재료입니다. 독특한 자기 특성을 갖고 있어 인덕터, 변압기, 페라이트 비드와 같은 전자 부품에 사용하기에 적합합니다.

출처:TDK

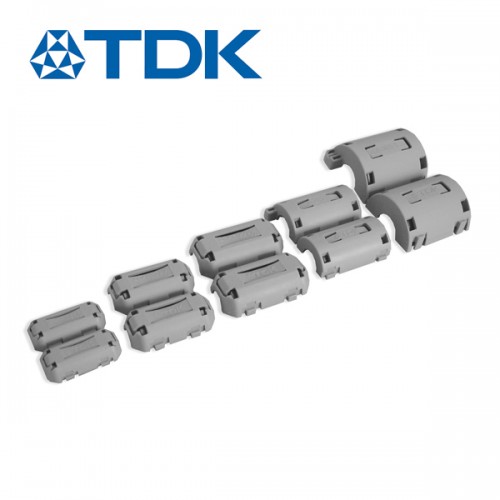

**페라이트 코어란?**

페라이트 코어는 페라이트 소재로 만들어진 자기 코어입니다. 변압기 및 인덕터와 같은 구성 요소의 자기 결합을 향상시킵니다. 페라이트 비드의 맥락에서 페라이트 코어는 비드의 자기 특성을 담당하는 핵심 부분입니다.

출처:TDK

**페라이트 비드란?**

수동 부품: 페라이트 비드는 고주파수에서 높은 임피던스를 나타내는 수동 전자 부품입니다.

노이즈 억제: 고주파 노이즈를 억제하고 도체를 따라 이동하는 것을 방지하는 데 효과적입니다.

응용 분야: 페라이트 비드는 신호 무결성을 강화하고 간섭을 줄이기 위해 다양한 전자 회로에 응용됩니다.



요약하면, 노이즈 필터와 페라이트 비드는 전자 신호의 무결성을 유지하는 데 중요한 역할을 합니다. 이러한 구성 요소의 원리와 특성을 이해하면 전자 회로의 효과적인 노이즈 억제가 가능해집니다.
